Il ruolo delle pompe sommerse nei sistemi di trattamento delle acque

Il ruolo critico delle pompe sommerse nei sistemi di trattamento delle acque

Pompe sommerse Gioca un ruolo fondamentale nei moderni sistemi di trattamento delle acque, nelle industrie che si occupano di processi complessi e spesso abrasivi come la desolfurizzazione dei gas di combustibile industriale (FGD). Questi sistemi prevedono la rimozione di sostanze dannose, come l'anidride solforosa (SO₂), dai gas di scarico emessi da centrali elettriche, piante chimiche e altre strutture industriali. Uno dei metodi più efficaci per farlo è l'uso di fanghi: miscele di acqua e sostanze come calcare o bicarbonato di sodio. La pompa utilizzata per spostare questi fanghi attraverso i sistemi di trattamento deve essere progettata per resistere alle sfide presentate sia da particelle solide che da ambienti altamente corrosivi.

La serie di desolfurizzazione sommersa YTL, un giocatore chiave in questo regno, è progettata per gestire esattamente queste sfide. Sfruttando ingegneria avanzata e incorporando le ultime tecnologie, questa pompa offre una soluzione ad alte prestazioni per una serie di applicazioni industriali, in particolare quelle coinvolte nel trattamento delle acque reflue, nella desolfurizzazione dei gas di combustione e altre esigenze di trasporto del rasso. Per capire meglio perché le pompe sommerse, in particolare le serie YTL, sono parte integrante di tali sistemi, è necessario esplorare i requisiti unici dei processi di trattamento delle acque, la funzionalità delle pompe sommerse e le innovazioni tecnologiche che le rendono così efficace.

Le sfide uniche nel trattamento delle acque e nella desolforazione

I sistemi di trattamento delle acque affrontano una varietà di sfide, soprattutto quando si tratta di rifiuti industriali e gas di scarico. Tra le sfide più significative c'è l'abrasività e la corrosività dei materiali che vengono gestiti. Le acque reflue e i gas di scarico industriali possono contenere vari contaminanti chimici, inclusi composti di zolfo, metalli pesanti e inquinanti organici. Questi composti spesso si combinano con particelle solide, formando miscele di liquami che devono essere trasportate e trattate in modo efficace.

La desolfurizzazione del gas di combustione, ad esempio, comporta l'uso di processi di lavaggio in cui viene introdotta una sospensione di sostanze alcaline, come calcare o idrossido di sodio, in una torre di scrubber. La sospensione reagisce con il biossido di zolfo (SO₂) nel gas di combustione per formare un sottoprodotto solido, spesso solfato di calcio (Caso₄), che deve essere rimosso. La sospensione, che contiene non solo sostanze chimiche ma anche rifiuti solidi, viene pompata attraverso varie fasi del processo di trattamento, ed è qui che entrano in gioco pompe sommerse come la serie YTL.

Le pompe sommerse devono essere in grado di resistere alle seguenti sfide:

Gestione di solidi abrasivi: le miscele di liquami contengono particelle solide fini, che possono causare un'usura significativa sulle pompe tradizionali. Queste particelle possono erodere i componenti interni della pompa, inclusi giranti, cuscinetti e guarnizioni.

Ambienti corrosivi: i processi industriali spesso comportano la gestione dei fluidi acidi o alcalini, rendendo la resistenza alla corrosione una caratteristica essenziale per qualsiasi pompa utilizzata in questi sistemi.

Richieste ad alta pressione e flusso alto: i sistemi di trattamento delle acque, in particolare nelle applicazioni industriali su larga scala, richiedono spesso pompe in grado di gestire portate elevate e funzionare a pressioni elevate per periodi prolungati.

Efficienza energetica: i processi di trattamento delle acque possono essere ad alta intensità di energia e l'uso di pompe inefficienti può aumentare significativamente i costi operativi. Le pompe ad alta efficienza energetica che possono mantenere alte prestazioni, pur consumando meno energia, sono quindi molto apprezzate.

Manutenzione minima: data la natura continua e impegnativa del trattamento delle acque industriali, il sistema della pompa deve essere progettato per ridurre al minimo i tempi di inattività. Le pompe sommerse con progetti senza manutenzione o a bassa manutenzione sono cruciali per garantire un funzionamento affidabile ed economico.

Pompe sommerse: la soluzione tecnologica

Le pompe sommerse, come la serie YTL, sono appositamente progettate per superare le sfide delineate sopra. Comprendendo i requisiti unici del trattamento delle acque e della desolforazione, gli ingegneri hanno sviluppato pompe sommerse con il giusto equilibrio tra durata, prestazioni e efficacia in termini di costi.

Costruzione robusta e resistente

Le pompe sommerse come la serie YTL sono costruite per sopportare le difficili condizioni presenti nei sistemi di trattamento delle acque. La costruzione della pompa incorpora materiali resistenti sia all'abrasione che alla corrosione, garantendo che funzioni bene anche negli ambienti più esigenti. Ad esempio, la serie YTL è progettata con cuscinetti resistenti all'usura e componenti resistenti alla corrosione per gestire i fanghi aggressivi e i fluidi acidi/alcalini spesso incontrati nei processi di desolfurizzazione.

La girante della pompa e il corpo della pompa sono progettati per la massima durata. Questi componenti sono generalmente realizzati con leghe ad alta resistenza, resistenti alla corrosione e all'usura causate da particelle solide. I materiali sono selezionati non solo per la loro resistenza, ma anche per la loro capacità di resistere alla corrosione dalla composizione chimica delle acque reflue industriali e dei gas di scarico.

Trasporto di liquami efficiente

La progettazione di pompe sommerse è specificamente adattata per gestire i fanghi, che spesso sono impegnativi da pompare a causa della loro elevata viscosità e contenuto solido. Le pompe della serie YTL sono dotate di giranti specializzati e volute progettate in modo ottimale che migliorano il movimento di liquami attraverso la pompa. Queste caratteristiche riducono la probabilità di intasamento o cavitazione, due problemi comuni riscontrati quando si pompano i fanghi.

La progettazione della pompa centrifuga a sbalzo della serie YTL garantisce un trasporto di liquami efficiente, anche a profondità di sommersione più basse (meno di 1,5 metri). Le pompe immerse verticali al po 'di albero sono progettate per fornire una maggiore versatilità quando si gestiscono applicazioni più profonde, come nei produttori industriali su larga scala o nelle torri di desolfurizzazione.

Riduzione della manutenzione con ingegneria avanzata

Una delle caratteristiche straordinarie delle pompe sommerse, in particolare quelle della serie YTL, è il loro design a bassa manutenzione. Per i sistemi in cui le pompe sono spesso sommerse ed esposte a condizioni difficili, ridurre la manutenzione è cruciale per garantire un funzionamento continuo.

Nessun cuscinetto o sigilli nella sezione sommersa: la serie YTL, se immersa a profondità inferiore a 1,5 metri, funziona senza cuscinetti o sigilli nella parte sommersa della pompa. Ciò elimina i punti di fallimento comuni, poiché le guarnizioni sono spesso soggette a indossare e richiedono una manutenzione regolare. Questo progetto riduce significativamente la necessità di manutenzione e aumenta l'affidabilità della pompa.

Cuscinetti scorrevoli resistenti all'usura: per profondità di profondità di immersione (superiori a 1,5 metri), la pompa presenta cuscinetti scorrevoli resistenti all'usura progettati per resistere all'esposizione prolungata a fanghi abrasivi senza degradazione significativa. Questi cuscinetti sono lubrificati e lavati da un sistema esterno, garantendo un funzionamento regolare e estendendo la durata della pompa.

Efficienza energetica ed efficacia in termini di costi

Il consumo di energia è una considerazione chiave nelle operazioni industriali, specialmente quando le pompe funzionano continuamente come parte dei processi di trattamento delle acque. Le pompe sommerse come la serie YTL sono progettate per l'efficienza energetica, con progetti di giranti ottimizzati e caratteristiche idrodinamiche che riducono il consumo di energia.

L'uso di energia efficiente non solo riduce i costi operativi, ma contribuisce anche a pratiche più sostenibili. Inoltre, le durevoli funzionalità di costruzione e manutenzione aiutano a evitare costose riparazioni o tempi di inattività, fornendo ulteriori risparmi sui costi a lungo termine.

Versatilità e adattabilità

Le pompe sommerse della serie YTL sono disponibili in due configurazioni primarie, a seconda della lunghezza sommersa della pompa:

Pompa centrifuga a sbalzo (lunghezza sommersa <1,5 metri): ideale per applicazioni di sommersione superficiale, questo design è semplice ma altamente efficace. Viene spesso utilizzato in sistemi più piccoli o in quelli che richiedono una minore profondità di immersione.

Pompa sommersa verticale dell'albero lungo (lunghezza sommersa> 1,5 metri): per applicazioni più profonde, come grandi scrubber industriali o torri di desolfurizzazione, questa configurazione offre la flessibilità per gestire più elevate profondità di immersione mantenendo prestazioni ottimali.

Caratteristiche chiave delle pompe sommerse

Le pompe sommerse sono pompe specializzate progettate per funzionare in condizioni sommerse, offrendo soluzioni per le industrie che si occupano di fluidi impegnativi, come i fanghi e gli ambienti in cui le pompe convenzionali potrebbero non essere sufficienti. Queste pompe sono utilizzate principalmente in applicazioni in cui il fluido da pompare è altamente abrasivo, chimicamente aggressivo o contiene un contenuto solido significativo. In questi ambienti, l'affidabilità della pompa è fondamentale, in quanto deve resistere all'esposizione costante a condizioni operative difficili senza frequenti manutenzioni o fallimenti.

Le pompe sommerse sono più comunemente utilizzate nel trattamento delle acque reflue, nella lavorazione chimica e nelle applicazioni industriali come la desolfurizzazione, che comporta la rimozione di composti di zolfo dai gas di scarico nelle centrali elettriche e in altre strutture industriali.

Progetto robusto per condizioni difficili

Una delle caratteristiche straordinarie delle pompe sommerse è il loro design robusto. La natura dei fluidi che gestiscono - schiari, acque reflue o fluidi chimicamente aggressivi - richiede una pompa in grado di sopportare dure condizioni ambientali. La pompa sommersa della serie YTL è progettata con particolare attenzione alla resistenza all'abrasione e alla resistenza alla corrosione, due attributi chiave che sono essenziali quando si tratta di fanghi contenenti particelle solide e sostanze corrosive.

Resistenza abrasiva

I fanghi, in particolare quelli incontrati nei processi di desolforazione industriale, spesso contengono una miscela di solidi fini che possono causare gravi usura su una pompa. Nel tempo, queste particelle solide erodono i componenti della pompa come giranti, cuscinetti e materiali di involucro. La serie YTL è costruita con materiali resistenti all'abrasione causata da queste particelle, tra cui leghe ad alta resistenza e rivestimenti resistenti all'usura. Ciò aiuta a garantire che la pompa funzioni in modo efficiente per lunghi periodi, anche sotto la costante usura di materiali abrasivi in movimento.

Resistenza alla corrosione

La corrosione è un'altra preoccupazione significativa nelle applicazioni che coinvolgono fanghi con composizioni chimiche aggressive, come acido solforico, sostanze chimiche alcaline o altri sottoprodotti corrosivi di processi industriali. I materiali utilizzati nelle pompe sommerse come la serie YTL sono scelti specificamente per le loro proprietà resistenti alla corrosione, contribuendo a proteggere la pompa dai danni causati dall'esposizione a queste sostanze chimiche dannose. Ciò include l'uso di acciaio inossidabile, metalli rivestiti e altri materiali che forniscono longevità e affidabilità anche in ambienti altamente acidi o alcalini.

Capacità di movimentazione dei solidi elevati

La capacità di gestire i fanghi con alto contenuto solido è una delle caratteristiche che definiscono le pompe sommerse. A differenza dei liquidi chiari, i fanghi possono essere difficili da gestire a causa della loro natura viscosa e della presenza di solidi, che possono intasare o danneggiare le pompe standard. Le pompe sommerse, come la serie YTL, sono progettate con caratteristiche che le aiutano a pompare efficacemente i fanghi, anche quelli con contenuti solidi fino al 35%.

Design della girante e voluta

Il design della girante è fondamentale nelle pompe sommerse, in quanto influisce direttamente sul modo in cui la pompa gestisce la sospensione. La serie YTL è dotata di giranti in modo ottimale progettati appositamente per ridurre al minimo il rischio di intasamento e migliorare la capacità della pompa di gestire contenuti solidi elevati. Queste giranti sono progettate con una maggiore spazio tra le lame e l'involucro, consentendo alla pompa di spostare le particelle solide più facilmente senza il rischio di blocchi.

La voluta (la parte della pompa che dirige il flusso della sospensione) è anche progettata per gestire i fanghi senza perdere efficienza. Il design della volauto è ottimizzato per garantire che la sospensione scorre liscia e uniformemente attraverso la pompa, riducendo le possibilità di intasamento mantenendo un'alta efficienza.

Capacità di auto-primavera

Un'altra caratteristica importante per le pompe che gestiscono i fanghi è la capacità di auto-primavera. Le pompe sommerse come la serie YTL sono progettate per essere auto-prime, il che significa che possono iniziare a pompare la sospensione senza la necessità di assistenza esterna. Ciò è particolarmente utile nelle applicazioni in cui la sospensione può avere un'alta viscosità o un contenuto solido significativo, in quanto consente un'avvio più veloce ed efficiente senza preoccuparsi delle sacche d'aria o dei blocchi.

Alta durata e durata di lunga durata

Dato che le pompe sommerse sono spesso utilizzate in ambienti industriali esigenti in cui si prevede che funzionino continuamente per periodi prolungati, la durata è una caratteristica chiave. La pompa sommersa della serie YTL è progettata per una lunga durata, grazie alla sua robusta costruzione e all'uso di materiali che possono resistere all'esposizione a lungo termine alle sostanze abrasive e corrosive che si trovano tipicamente nei processi industriali.

Materiali resistenti all'usura

I materiali utilizzati nella costruzione di pompe sommerse sono selezionati non solo per la loro resistenza alla corrosione ma anche per le loro proprietà resistenti all'usura. Ad esempio, il sistema di cuscinetti della serie YTL è costruito utilizzando materiali ceramici o legati di alta qualità, che sono meno inclini all'usura causata dalla costante circolazione di solidi abrasivi nella sospensione. Questa durata è fondamentale per ridurre i requisiti di manutenzione e prolungare la durata operativa della pompa.

Tempi di inattività ridotti al minimo

Poiché le pompe sommerse come la serie YTL sono costruite per essere più durevoli delle pompe tradizionali, sperimentano guasti meno frequenti, che riducono al minimo la necessità di riparazioni e riducono i tempi di inattività del sistema. Ciò è particolarmente cruciale nei sistemi industriali su larga scala in cui eventuali tempi di inattività possono portare a significativi ritardi operativi e perdite finanziarie. La lunga durata di servizio delle pompe sommerse si traduce quindi in una maggiore affidabilità ed efficienza per le operazioni industriali.

Efficienza energetica

Nei grandi sistemi industriali, il consumo di energia è una preoccupazione significativa e ridurre i costi energetici è una priorità per la maggior parte degli operatori. La pompa sommersa della serie YTL è progettata pensando all'efficienza energetica, garantendo che possa funzionare in modo efficace minimizzando il consumo di potenza. Ciò si ottiene attraverso diversi fattori:

Design ottimizzato della girante: la girante è progettata per spostare la sospensione con un ingresso di energia minimo, utilizzando un design che massimizza il movimento del fluido e riduce la resistenza.

Efficienza idrodinamica: la forma e le dimensioni dei componenti della pompa, compresa la voluta e l'involucro, sono ottimizzate per garantire che l'energia non venga sprecata mentre la sospensione si muova attraverso il sistema. Ciò porta a un processo di pompaggio più efficiente, abbassando il consumo di energia e i costi.

Le pompe sommerse come la serie YTL funzionano efficacemente in applicazioni a bassa portata, che contribuiscono ulteriormente alla loro efficienza energetica. La loro capacità di operare in modo efficiente a variazioni di flusso variabile aiuta a ridurre la necessità di sistemi più grandi e ad alta intensità di energia.

Requisiti di manutenzione minimi

Le pompe sommerse sono progettate per funzionare con una manutenzione minima, che è una caratteristica chiave se si considera l'uso in grandi sistemi industriali. Una delle principali sfide per le pompe tradizionali nelle applicazioni di liquami è l'usura causata dall'interazione costante con solidi abrasivi. Per questo motivo, le pompe sommerse come la serie YTL sono specificamente progettate per ridurre la necessità di manutenzione regolare.

Cuscinetti sigillati e auto-lubrificanti

La serie YTL presenta cuscinetti auto-lubrificanti progettati per funzionare senza la necessità di lubrificazione esterna. Ciò elimina la necessità di frequenti sostituti dei cuscinetti o manutenzione della lubrificazione, riducendo significativamente il carico di lavoro di manutenzione generale.

Nessun sigillo esterno in parti sommerse

La serie YTL, specialmente nella sua configurazione della pompa centrifuga a sbalzo, non ha sigilli o cuscinetti nella sezione sommersa. Ciò elimina un importante punto di fallimento nelle pompe tradizionali, poiché le guarnizioni sono spesso i primi componenti da logorare se esposti a materiali abrasivi o corrosivi. Rimuovendo le guarnizioni dalla parte sommersa, la pompa della serie YTL ottiene un funzionamento senza manutenzione in molte configurazioni.

Corrosione e resistenza chimica

Come accennato in precedenza, le pompe sommerse sono spesso utilizzate in ambienti in cui entrano in contatto con fluidi altamente corrosivi, come acido solforico, sostanze chimiche alcaline o altri sottoprodotti industriali. La serie YTL è costruita con materiali resistenti alla corrosione, come l'acciaio inossidabile e i rivestimenti speciali, che proteggono i componenti della pompa dai danni causati da queste sostanze chimiche.

Oltre alla resistenza alla corrosione, la pompa della serie YTL offre anche resistenza chimica, garantendo che la pompa non si degrada se esposta alle sostanze chimiche comunemente presenti nei processi di desolforazione industriale. Ciò rende la serie YTL una soluzione perfetta per le applicazioni nelle centrali elettriche, nelle strutture chimiche e in altri settori in cui vengono regolarmente gestiti i fluidi corrosivi.

Versatilità nell'applicazione

La versatilità delle pompe sommerse è un'altra caratteristica fondamentale, in quanto possono essere utilizzate in un'ampia varietà di applicazioni oltre a semplicemente desolfurizzazione. Mentre la serie YTL è progettata specificamente per le applicazioni di liquami, è anche adattabile ad altri requisiti di pompaggio impegnativi, come ad esempio:

Trattamento delle acque reflue: le pompe sommerse vengono utilizzate per trasportare acque reflue che contengono rifiuti solidi o altri contaminanti.

Elaborazione chimica: nei settori in cui vengono gestite le sostanze chimiche, vengono utilizzate pompe sommerse per spostare sostanze chimiche aggressive senza il rischio di danni alla pompa.

Elaborazione mineraria e minerale: nel mining, le pompe sommerse vengono utilizzate per trasportare fanghi minerali che contengono una miscela di solidi e liquidi.

Il design della pompa sommerso della serie YTL consente di adattarsi a queste varie applicazioni, garantendo un funzionamento affidabile in una vasta gamma di settori.

Struttura della pompa per diverse profondità di immersione

La progettazione e la struttura delle pompe sommerse dipendono fortemente dalla profondità di immersione, un fattore critico che determina il tipo di configurazione della pompa utilizzata. Nelle applicazioni in cui la pompa funziona sott'acqua o sotto la superficie, la porzione sommersa deve essere progettata con attenzione alle sfide associate al funzionamento a lungo termine in condizioni sommerse. Queste sfide includono il mantenimento dell'affidabilità, la prevenzione dell'usura e la minimizzazione dei requisiti di manutenzione in ambienti industriali duri.

La pompa sommersa Serie YTL è progettata per affrontare queste sfide offrendo due configurazioni distinte in base alla profondità di immersione: la pompa centrifuga a sbalzo (per profondità di immersione inferiore a 1,5 metri) e la pompa verticale sommersa all'albero lungo (per la profondità di sottomissione superiore a 1,5 metri). Ogni configurazione è adattata per fornire la soluzione più efficace per esigenze operative specifiche, garantendo che la pompa possa funzionare in modo efficiente e affidabile in scenari di sommersione sia poco profondi che profondi.

Pompa centrifuga a sbalzo (lunghezza sommersa <1,5 m)

Per le applicazioni in cui la lunghezza sommersa della pompa è inferiore a 1,5 metri, la configurazione della pompa centrifuga a sbalzo è ideale. Questo design è particolarmente adatto per le situazioni in cui la pompa è posizionata in condizioni relativamente poco profonde e non richiede un sistema complesso di cuscinetti interni e tenuta nella sezione sommersa. La pompa della serie YTL in questa configurazione è ottimizzata per prestazioni affidabili nelle attività di trasporto di liquami a basso risultato, in cui la sfida principale risiede nel movimento efficiente della liquame senza compromettere la manutenzione o la durata.

Caratteristiche del design

Nessun cuscinetto o guarnizioni nella sezione sommersa: una delle caratteristiche più notevoli del design della pompa centrifuga a sbalzo è la mancanza di cuscinetti o guarnizioni nella parte sommersa della pompa. Questo design elimina la necessità di guarnizioni meccaniche tradizionali, che sono spesso vulnerabili all'usura e ai danni quando esposti a materiali abrasivi o ambienti corrosivi. Rimuovendo le guarnizioni dalla sezione sommersa, la pompa della serie YTL riduce al minimo il rischio di perdite, riducendo la manutenzione e migliorando le prestazioni a lungo termine.

Struttura semplificata: la pompa centrifuga a sbalzo è costituita da un set aerodinamico di componenti essenziali, tra cui il corpo della pompa, la girante, il coperchio della pompa, il tubo di supporto, il telaio della pompa e l'albero. Questa struttura semplice rende la pompa più facile da produrre, gestire e mantenere. Con un minor numero di parti soggette a usura, la pompa funziona con meno attrito, con conseguente maggiore efficienza e una riduzione del consumo di energia.

Funzionamento senza manutenzione: poiché non ci sono cuscinetti o guarnizioni immerse nella sospensione, la necessità di manutenzione regolare viene drasticamente ridotta. Ciò rende la pompa centrifuga centrifuga Serie YTL ben adattata per un funzionamento continuo a lungo termine in applicazioni industriali. Con un minor numero di intervalli di manutenzione, gli operatori possono fare affidamento su questa configurazione per periodi prolungati senza i soliti tempi di inattività o i costi di riparazione associati a pompe che richiedono cuscinetti regolari e manutenzione della tenuta.

Prestazioni affidabili in applicazioni poco profonde: questo progetto è ottimizzato per applicazioni poco profonde, rendendolo una scelta perfetta per i sistemi di trasporto di liquami in cui la profondità sommersa della pompa è relativamente superficiale (meno di 1,5 metri). Sia che la sospensione sia utilizzata nei processi di desolforazione industriale, nel trattamento delle acque reflue o in altre applicazioni simili, la pompa centrifuga a sbalzo sposta in modo efficiente la sospensione minimizzando potenziali problemi associati a una sottomissione più profonda.

Applicazioni e casi d'uso

La configurazione della pompa centrifuga a sbalzo è ideale per il trasporto di liquami di media a bassa profondità, in cui la pompa non deve essere immersa più in profondità di 1,5 metri. Le applicazioni chiave includono:

Sistemi di desolforazione nelle piante industriali più piccole: centrali elettriche più piccole o medie che devono elaborare gas di combustione meno intensivi possono beneficiare di questa configurazione.

Elaborazione chimica: strutture che gestiscono miscele di liquami meno aggressive o quelle che richiedono un'immersione efficiente e poco profonda della pompa.

Sistemi di agricoltura e irrigazione: per la gestione di sistemi di irrigazione basati su liquami in cui la profondità della immersione è minima.

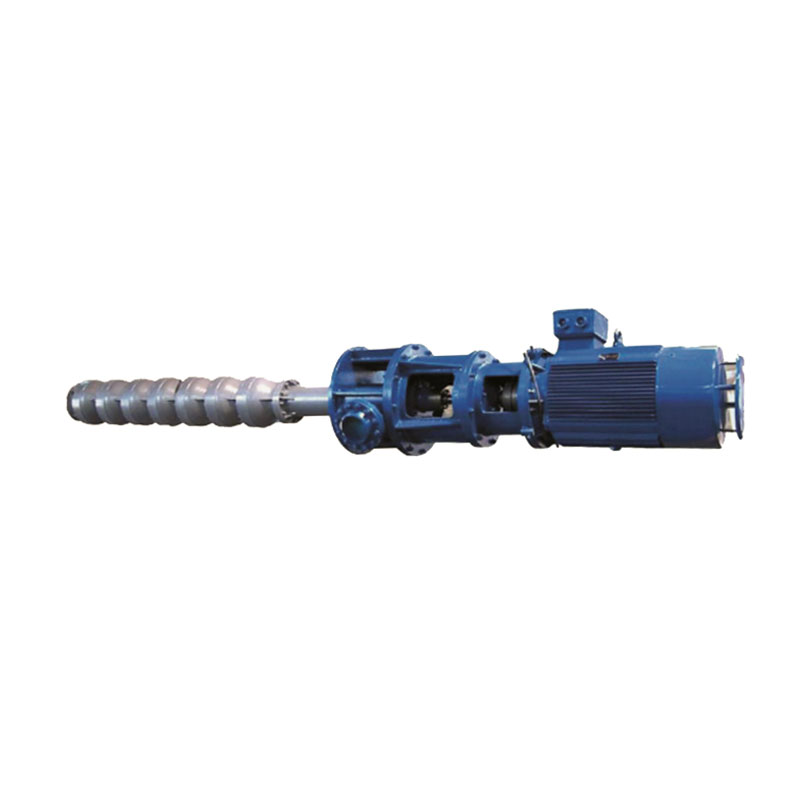

Pompa immersa all'albero lungo verticale (lunghezza sommersa> 1,5 m)

Nelle applicazioni in cui la pompa deve essere immersa più in profondità di 1,5 metri, diventa necessaria la configurazione verticale della pompa sommersa all'albero lungo. Questo design è più robusto e presenta ingegneria avanzata per gestire le complessità aggiunte di immersione più profonda. Con la pressione e la profondità aggiunte, questa configurazione richiede l'uso di componenti specializzati per garantire un funzionamento regolare e continuo.

Caratteristiche del design

Cuscinetti scorrevoli resistenti all'usura e resistenti alla corrosione: all'aumentare della profondità sommersa, aumenta anche la necessità di materiali durevoli e duraturi. La pompa sommersa verticale della serie YTL include cuscinetti scorrevoli nella sezione sommersa che sono resistenti all'usura e resistenti alla corrosione. Questi cuscinetti sono appositamente progettati per resistere all'attrito costante causato da particelle di liquami e le proprietà chimiche dei fluidi da pompare. I cuscinetti resistenti all'usura assicurano che la pompa continui a funzionare in modo efficiente anche in ambienti aggressivi e ad alta abrasione.

Dispositivo di lavaggio esterno per la protezione dei cuscinetti: per migliorare ulteriormente la durata e la longevità dei cuscinetti, la pompa verticale sommersa all'albero lungo richiede un dispositivo di lavaggio esterno. Questo sistema garantisce che i cuscinetti siano continuamente scaricati con fluido pulito, impedendo l'accumulo di materiali abrasivi e riducendo il rischio di usura prematura dei cuscinetti. Il lavaggio esterno aiuta anche a raffreddare i cuscinetti, il che è fondamentale quando la pompa opera a profondità maggiori, in cui altrimenti calore e attrito potrebbero altrimenti danneggiare i cuscinetti.

Struttura completa dei componenti: la pompa sommersa verticale della serie YTL è costituita da diversi componenti chiave, tra cui il corpo della pompa, la girante, il coperchio della pompa, i cuscinetti scorrevoli resistenti all'usura inferiore e medio, il tubo di supporto, il telaio della pompa e l'albero. Ogni componente è attentamente progettato per resistere alle sollecitazioni più elevate riscontrate durante la sommersione più profonda. La struttura della pompa garantisce che funzioni in modo efficiente e affidabile, anche in condizioni dure e esigenti.

Durabilità e robustezza per applicazioni più profonde

Man mano che la pompa viene immersa più in profondità, le forze che agiscono sui suoi componenti aumentano. Il design verticale dell'albero lungo consente l'integrità strutturale necessaria per gestire queste pressioni mantenendo le prestazioni. La pompa immersa verticale della serie YTL è costruita per gestire lo stress aggiuntivo della profonda immersione, fornendo i seguenti vantaggi:

Aumento della tolleranza alla pressione: le pompe più profonde sommerse sono spesso soggette a pressione e tensione più elevate, che possono portare a un guasto prematuro se non correttamente progettati. La pompa verticale della serie YTL è progettata con materiali rinforzati che gli consentono di resistere alla maggiore pressione senza sacrificare le prestazioni.

Flusso di liquami coerente: l'albero più lungo e il design verticale assicurano che la pompa possa mantenere un flusso di liquami costante, anche a profondità maggiori. La pompa è in grado di gestire grandi volumi di liquame senza intasare o perdere efficienza.

Applicazioni e casi d'uso

La configurazione della pompa sommersa verticale sommersa all'albero lungo è ideale per applicazioni più profonde che richiedono una maggiore immersione e durata. Gli usi comuni includono:

Desolfurizzazione industriale su larga scala: nelle centrali elettriche con grandi sistemi di desolforazione, in cui è necessaria un immersione profonda per un'efficace circolazione del liquame.

Piante per il trattamento delle acque reflue: strutture che si occupano di grandi volumi di acque reflue che richiedono una profonda sommersione per una miscelazione e trasporto efficaci.

Operazioni di mining: nelle applicazioni minerarie in cui la sospensione deve essere pompata da un profondo sotterraneo o in sistemi di elaborazione minerale su larga scala.

Caratteristica	Pompa centrifuga a sbalzo (lunghezza sommersa <1,5 m)	Pompa immersa all'albero lungo verticale (lunghezza sommersa> 1,5 m)
Design	Semplice, nessun cuscinetto o foche nella sezione sommersa	Complesso, include cuscinetti resistenti all'usura e sistema di lavaggio esterno
Profondità di sommersione	Sommersione superficiale (<1,5 metri)	Sottognizione più profonda (> 1,5 metri)
Manutenzione	Usura minima senza manutenzione a causa della mancanza di cuscinetti e sigilli sommessi	Richiede un sistema di lavaggio esterno per la protezione e la manutenzione dei cuscinetti
Durata	Affidabile in applicazioni poco profonde, non adatto alla profonda sommersione	Altamente durevole, progettato per condizioni impegnative e profonde
Applicazioni	Desolforazione da piccola a media scala, trasformazione chimica, agricoltura	Desolforazione industriale su larga scala, mining, grandi impianti di trattamento delle acque reflue

Applicazioni nel trattamento delle acque

Sistemi di desolforazione del gas di fumi (FGD)

Nei sistemi di desolfurizzazione del gas di combustione (FGD), le pompe sommerse come la serie YTL sono fondamentali per rimuovere i composti di zolfo dai gas di scarico delle centrali industriali. Il processo prevede in genere il pompaggio di una liquame di calce o una soluzione a base di gesso attraverso grandi scrubber per neutralizzare l'anidride solforosa (SO2) nel flusso di gas. Questa sospensione, che contiene particelle solide sospese in liquido, deve essere mossa in modo efficiente senza intasare il sistema o causare danni ai componenti della pompa.

Ruolo delle pompe sommerse in FGD:

Trasporto di liquami: la funzione primaria delle pompe sommerse nei sistemi FGD è di trasportare la miscela di liquami dai serbatoi di preparazione ai lavaggi e alla schiena. Dato il contenuto solido della sospensione, queste pompe devono essere in grado di gestire particelle abrasive senza compromettere l'efficienza. Le pompe sommerse della serie YTL sono progettate con giranti resistenti all'abrasione specializzati e materiali resistenti alla corrosione, consentendo loro di funzionare nell'ambiente duro e ad alta abrasione che si trova tipicamente nei processi di desolfurizzazione.

Resistenza alla corrosione: i sistemi FGD utilizzano spesso idrossido di calcio o soluzioni di calce che sono altamente alcaline. Le pompe sommerse della serie YTL sono realizzate con materiali resistenti alla corrosione come acciaio inossidabile e rivestimenti speciali, garantendo prestazioni a lungo termine anche in ambienti con alti livelli di pH.

Bassi requisiti di manutenzione: il funzionamento esente da manutenzione della pompa sommersa è un vantaggio cruciale, in particolare nei sistemi FGD che richiedono un funzionamento continuo. Eliminando la necessità di sigilli e cuscinetti nella sezione sommersa, queste pompe possono funzionare per lunghi periodi senza frequenti manutenzioni, riducendo i tempi di inattività e i costi operativi.

Impianti di trattamento delle acque reflue

Negli impianti di trattamento delle acque reflue (WWTP), le pompe sommerse sono essenziali per spostare liquidi e fanghi che contengono una miscela di rifiuti solidi, materia organica e spesso sostanze chimiche pericolose. Queste piante trattano i rifiuti municipali, industriali e talvolta agricoli, che presentano sfide uniche in termini di gestione sia di solidi che di liquidi in modo efficiente ed ecologico.

Ruolo delle pompe sommerse nei WWTP:

Gestione dei fanghi: durante il processo di trattamento, i solidi nelle acque reflue vengono separati e condensati in uno spesso liquame noto come fanghi. Le pompe sommerse vengono utilizzate per trasferire questi fanghi in varie fasi di trattamento, tra cui digestione, disidratazione e smaltimento. L'alto contenuto solido dei fanghi può essere abrasivo e corrosivo, che richiede una pompa che può resistere sia all'usura che ai danni da esposizione costante a queste condizioni difficili. La pompa sommersa Serie YTL è specificamente progettata per gestire fanghi ad alto contenuto di solidi senza intasamento, garantendo un funzionamento regolare e continuo.

Resistenza chimica: il trattamento delle acque reflue comporta spesso l'uso di vari prodotti chimici come cloro, acido solforico o acido fosforico per disinfettare, regolare i livelli di pH o trattare i contaminanti. Le pompe sommerse devono quindi essere in grado di resistere all'esposizione a queste sostanze chimiche aggressive. Le caratteristiche resistenti alla corrosione della serie YTL assicurano che i componenti della pompa, compresi cuscinetti e giranti, siano protetti da danni chimici.

Efficienza energetica: nelle strutture di trattamento delle acque reflue su larga scala, il consumo di energia è una preoccupazione significativa. Le pompe della serie YTL sono progettate per operare con un basso consumo di energia, rendendole una scelta economica per il trattamento di grandi volumi di acque reflue. La progettazione della girante ad alta efficienza energetica aiuta a ridurre i requisiti di energia, il che è fondamentale quando si tratta di grandi operazioni di pompaggio in corso negli impianti di trattamento delle acque reflue.

Gestione delle acque piovane

Le pompe sommerse vengono utilizzate anche nei sistemi di gestione delle acque piovane, dove aiutano a controllare e trattare l'acqua di deflusso durante gli eventi di pioggia pesanti. L'acqua piovana, che spesso contiene detriti, contaminanti e materia organica, devono essere trasportate in modo efficiente a serbatoi di sedimentazione o stagni di trattamento per la filtrazione e il trattamento.

Ruolo delle pompe sommerse nella gestione delle acque piovane:

Gestione di detriti e solidi: il deflusso delle acque piovane può contenere vari tipi di detriti, tra cui foglie, plastica e sporcizia. Le pompe sommerse devono essere in grado di trasportare acqua miscelata con questi solidi senza intasamento. Le pompe sommerse della serie YTL sono progettate per gestire una vasta gamma di solidi, garantendo che il sistema di gestione delle acque piovane possa funzionare senza intoppi anche durante gli eventi di flusso di picco.

Adattabilità: le pompe sommerse utilizzate nei sistemi delle acque piovane devono essere versatili e in grado di gestire diverse portate a seconda della gravità della tempesta. Le pompe della serie YTL sono in grado di operare in modo efficace attraverso una vasta gamma di condizioni di flusso, rendendole adatte a sistemi di acque piovane che subiscono esigenze variabili.

Corrosione e resistenza chimica: il deflusso delle acque piovane può talvolta contenere sostanze chimiche da attività industriali o agricole, come pesticidi, fertilizzanti o oli. Questi contaminanti possono essere altamente corrosivi, quindi le pompe nei sistemi di acque piovane devono essere resistenti a queste sostanze chimiche. Le proprietà resistenti alla corrosione delle pompe sommerse della serie YTL le rendono ideali per questa applicazione, garantendo la durabilità anche se esposte a una varietà di sostanze dannose.

Sistemi di trattamento delle acque industriali

I sistemi di trattamento delle acque industriali, che servono industrie come mining, petrolio e gas e lavorazione chimica, spesso comportano la gestione di fluidi o fanghi altamente aggressivi. Questi sistemi richiedono pompe affidabili in grado di gestire fanghi abrasivi, fluidi ad alta temperatura o sostanze chimiche corrosive, spesso a pressione estrema.

Ruolo delle pompe sommerse nel trattamento delle acque industriali:

Elaborazione mineraria e minerale: nell'industria mineraria, le pompe sommerse vengono utilizzate per spostare la sospensione contenenti minerali preziosi miscelati con acqua e altri materiali. Questi fanghi possono essere altamente abrasivi, quindi le pompe sommerse devono essere progettate per resistere all'usura costante. Le pompe sommerse della serie YTL sono costruite con materiali resistenti all'usura e sono in grado di operare in modo efficiente in tali ambienti impegnativi.

Olio e gas: l'industria petrolifera e del gas utilizza pompe sommerse nei sistemi che trattano l'acqua prodotta, l'acqua sollevata durante l'estrazione di petrolio o gas. Ciò ha prodotto acqua spesso contiene alti livelli di sale, olio e altri prodotti chimici, rendendolo un fluido impegnativo da pompare. La progettazione resistente alla corrosione della serie YTL garantisce che le pompe rimangano operative anche se esposte alle dure condizioni che si trovano comunemente negli impianti di trattamento del petrolio e del gas.

Elaborazione chimica: negli impianti di lavorazione chimica, sono necessarie pompe sommerse per gestire un'ampia varietà di sostanze chimiche, alcune delle quali corrosivi, tossiche o reattive. La serie YTL sommersa pompe, con le loro solide capacità di costruzione e resistenti alle sostanze chimiche, sono ideali per garantire che questi fluidi impegnativi possano essere trasportati in modo sicuro ed efficiente.

Trattamento dei fanghi e disidratazione

Nel trattamento delle acque sia industriali che municipali, il processo di disidratazione dei fanghi è essenziale per ridurre il volume dei rifiuti e prepararlo per lo smaltimento o ulteriori trattamenti. Le pompe sommerse vengono spesso utilizzate nei sistemi di disidratazione per trasportare fanghi spessi o fanghi biologici in centrifughe, filtri o letti di essiccazione.

Ruolo delle pompe sommerse nella disidratazione dei fanghi:

Sfida di contenuto ad alto contenuto di solidi: il processo di disidratazione comporta spesso la gestione di liquami con un'alta concentrazione di solidi, che possono ostruire rapidamente le pompe convenzionali. Le pompe sommerse, come la serie YTL, sono specificamente progettate per trasportare questi fanghi ad alto solido senza intasamento, garantendo un funzionamento regolare e prevenendo costosi tempi di inattività.

Durabilità e bassa manutenzione: data la natura continua delle operazioni di disidratazione, le pompe in questi sistemi devono essere durevoli e richiedono una manutenzione minima. Il design esente da manutenzione della pompa sommersa della serie YTL, insieme alle sue proprietà resistenti all'usura e resistenti alla corrosione, lo rende una soluzione ideale per le dure condizioni dei sistemi di disidratazione.

Trasporto di fanghi efficienti: la capacità di trasportare in modo efficiente i fanghi spessi è la chiave per ottimizzare le operazioni di disidratazione. La serie YTL ha sommato la capacità della pompa di gestire il liquame con elevato contenuti solidi assicura che i fanghi vengano trasportati in modo efficiente, contribuendo a ridurre i tempi di trattamento e migliorare le prestazioni complessive delle piante.

Digestione biogas e anaerobica

I processi di digestione anaerobica vengono utilizzati negli impianti di trattamento delle acque reflue e alcune applicazioni industriali per abbattere i rifiuti organici nel biogas (principalmente metano) e digestate. Questi processi richiedono pompe specializzate in grado di gestire i fanghi organici in condizioni anaerobiche.

Ruolo delle pompe sommerse nella digestione anaerobica:

Trasporto di liquami: le pompe sommerse nei sistemi di digestione anaerobica vengono utilizzate per trasportare la sospensione dei rifiuti organici nei serbatoi di digester, in cui si verifica il processo di rottura microbica. L'alto contenuto di solidi dei rifiuti organici e la natura corrosiva del biogas richiedono pompe come la serie YTL che sono costruite per durare in tali ambienti.

Resistenza alla corrosione: il biogas prodotto nella digestione anaerobica può essere altamente corrosivo, che richiede pompe resistenti alla corrosione per garantire l'affidabilità a lungo termine. Le pompe sommerse della serie YTL sono dotate di materiali in grado di resistere alle proprietà corrosive del biogas, garantendo che il sistema funzioni in modo efficiente nel tempo.

Vantaggi delle pompe sommerse

Resistenza alla durata e corrosione

Uno dei vantaggi più significativi delle pompe sommerse è la loro capacità di resistere a dure condizioni operative, il che le rende preziose in settori come la desolfurizzazione dei gas di combustione, il trattamento delle acque reflue e il mining. La continua esposizione a solidi abrasivi, liquidi chimicamente aggressivi e temperature estreme richiedono pompe realizzate con materiali altamente durevoli.

Materiali di alta qualità per la longevità

Le pompe sommerse nella serie YTL sono progettate utilizzando materiali di alta qualità, tra cui leghe resistenti all'usura e rivestimenti resistenti alla corrosione, garantendo che funzionino efficacemente anche negli ambienti più esigenti. Queste pompe sono spesso esposte a fanghi abrasivi, che possono erodere rapidamente i componenti tradizionali della pompa. Con i materiali progettati per la resistenza all'abrasione, le pompe della serie YTL presentano giranti, cuscinetti e componenti dell'albero che sono costruiti per resistere all'usura costante senza un significativo degrado nel tempo.

Resistenza alla corrosione per ambienti difficili

Oltre all'abrasione, le pompe sommerse sono spesso sottoposte a sostanze corrosive, come fanghi acidi nei sistemi di desolfurizzazione, acqua salina nell'estrazione di petrolio e gas e rifiuti chimici nel trattamento delle acque reflue industriali. Le proprietà resistenti alla corrosione delle pompe della serie YTL, che sono progettate con materiali come l'acciaio inossidabile e i rivestimenti speciali, garantiscono che i componenti possano resistere all'esposizione chimica. Che si tratti di manipolazione di liquidi altamente alcalini o sostanze chimiche aggressive, la pompa rimane operativa e non subisce una corrosione prematura che potrebbe comportare un fallimento della pompa o costose riparazioni.

Operazione continua in condizioni estreme

Le pompe sommerse sono spesso necessarie per funzionare in condizioni sommerse, in cui i componenti sono costantemente esposti al liquame o al liquido che pompa. A differenza delle pompe convenzionali che potrebbero subire usura quando esposte a solidi abrasivi o sostanze corrosive, le pompe sommerse come la serie YTL sono progettate per un funzionamento continuo e affidabile in tali condizioni. Il design e i materiali assicurano che queste pompe possano gestire le pressioni e le sollecitazioni di utilizzo a lungo termine e pesanti senza sacrificare le prestazioni.

Funzionamento senza manutenzione

Uno dei vantaggi straordinari delle pompe sommerse, in particolare le pompe centrifughe a sbalzo all'interno della serie YTL, è il loro design senza manutenzione, una caratteristica che le distingue dai tradizionali sistemi di pompaggio. Le pompe sommerse che funzionano in applicazioni poco profonde (con una lunghezza sommersa inferiore a 1,5 metri) possono essere progettate senza la necessità di cuscinetti interni o guarnizioni nella parte sommersa della pompa.

Eliminazione di cuscinetti e sigilli

La mancanza di cuscinetti o guarnizioni nella parte sommersa della pompa elimina una delle cause più comuni di fallimento nelle pompe convenzionali. Cuscinetti e foche, che sono fondamentali per mantenere le prestazioni della pompa, sono spesso esposti alla sospensione dura, causando usura nel tempo. Le pompe sommerse in applicazioni poco profonde, come la serie YTL, bypass questi componenti nella porzione sommersa, riducendo significativamente la necessità di manutenzione. Questo design migliora l'affidabilità e riduce al minimo le possibilità di fallimento, in particolare nelle operazioni ad alto volume e continuo in cui la manutenzione sarebbe altrimenti frequente e costosa.

Tempi di inattività ridotti

La natura senza manutenzione della pompa sommersa riduce i tempi di inattività, un fattore critico nelle industrie che si basano su operazioni continue e 24 ore su 24. Frequenti tempi di inattività per la manutenzione, come la sostituzione di cuscinetti, sigilli o altri componenti usurati, possono portare a perdite di produzione significative e aumentare i costi operativi. Eliminando la necessità di questi componenti nella sezione sommersa, le pompe sommerse offrono un maggiore tempo di attività, migliorando l'efficienza del sistema nel suo insieme. Ciò si traduce in risparmi sui costi nel tempo a causa di un minor numero di interruzioni di servizio e spese di manutenzione inferiori.

Affidabilità nel funzionamento continuo

Nelle applicazioni industriali in cui le pompe dovrebbero funzionare 24 ore su 24, 7 giorni su 7, come quelle che si trovano negli impianti di trattamento delle acque e nei sistemi di desolforazione dei gas di combustione, è prezioso un design esente da manutenzione. Riducendo al minimo la necessità di un'attenzione costante, le pompe sommerse consentono agli operatori di concentrarsi su aspetti più importanti del sistema, aumentando l'efficienza operativa e abbassando il costo complessivo di proprietà.

Gestione di liquami efficiente

Uno dei vantaggi fondamentali delle pompe sommerse è la loro capacità di gestire i fanghi di contenuto ad alto solido: una caratteristica critica per le industrie coinvolte nel trattamento dei minerali, nel trattamento delle acque reflue e nei processi di desolfurizzazione. La gestione dei fanghi, che spesso contengono un mix di particelle solide, sostanze chimiche e materiali abrasivi, presenta sfide significative per le pompe convenzionali. Le pompe sommerse sono specificamente progettate per gestire efficacemente questi tipi di fluidi.

Progettazione per contenuti ad alto solido

Le pompe sommerse come la serie YTL sono costruite con giranti pesanti, alberi rinforzati e materiali resistenti all'abrasione che consentono loro di gestire i fanghi con elevati contenuti solidi senza perdere efficienza o intasamento. Ciò li rende ideali per le applicazioni in cui la sospensione può contenere fino al 35% di solidi, come si vede nei sistemi di desolforazione industriale, in cui la sospensione del gesso e la sospensione della calce devono essere continuamente pompate attraverso grandi lavaggi e sistemi di filtrazione.

Prevenire l'intasamento e indossare

Il design della girante di pompe sommerse garantisce che la sospensione venga effettivamente spostata senza causare intasamento o usura eccessiva ai componenti interni. Le capacità di movimentazione della liquame della serie YTL assicurano che la pompa possa mantenere una portata costante e una pressione costante, anche nei sistemi in cui la sospensione è particolarmente spessa o abrasiva. Questa capacità di gestione della sospensione migliorata è fondamentale per ridurre al minimo le interruzioni dei processi industriali e per mantenere prestazioni coerenti nel tempo.

Gestione di materiali abrasivi

Le pompe sommerse devono anche contendere i materiali abrasivi all'interno della sospensione. Che si tratti di particelle solide, minerali o sostanze cristalline, questi materiali possono logorare rapidamente le pompe tradizionali, portando alla perdita di efficienza e al fallimento prematuro. I materiali resistenti all'usura utilizzati nelle pompe sommerse, come leghe dure o rivestimenti in ceramica, sono progettati per resistere alle forze abrasive esercitate dalla sospensione, consentendo alla pompa di mantenere la sua efficienza per periodi più lunghi.

Versatilità nella configurazione

Le pompe sommerse offrono un'eccezionale versatilità a causa della loro capacità di essere configurata in diversi progetti in base ai requisiti operativi di un determinato sistema. Le pompe sommerse della serie YTL sono disponibili in due configurazioni distinte: la pompa centrifuga a sbalzo per applicazioni poco profonde e la pompa verticale dell'albero lungo per profondità più profonde. Questa flessibilità consente di adattarsi alle pompe sommerse per diversi tipi di sistemi di trattamento delle acque, garantendo che la soluzione giusta sia sempre disponibile per esigenze specifiche.

Pompa centrifuga a sbalzo (lunghezza sommersa <1,5 metri)

La configurazione della pompa centrifuga a sbalzo è ideale per applicazioni di sottomissione poco profonde, in cui la pompa viene utilizzata in sistemi relativamente poco profondi (meno di 1,5 metri immersi). Questo design offre diversi vantaggi, tra cui:

Nessun cuscinetto o foche nella porzione sommersa, riducendo la manutenzione e crescente affidabilità.

Design semplice e compatto per una facile integrazione in sistemi più piccoli.

Ideale per il trasporto di liquami del contenuto medio-medio-solido, rendendolo adatto per applicazioni come l'elaborazione chimica e la desolfurizzazione su piccola scala.

Pompa sommersa verticale dell'albero lungo (lunghezza sommersa> 1,5 metri)

Per applicazioni più profonde, in cui la pompa viene immersa più in profondità di 1,5 metri, viene utilizzata la pompa immersa in un albero lungo verticale. Questa configurazione offre:

Durabilità migliorata e durata operativa più lunga grazie ai suoi componenti rinforzati e resistenti all'usura.

Sistemi di lavaggio esterni per protezione dei cuscinetti e usura ridotta in ambienti di immersione profondi.

Adattabilità per applicazioni industriali su larga scala, come la desolforazione su larga scala o il trasporto di lifagni minerari, dove sono richieste portate alte portate e sommersione più profonda.
